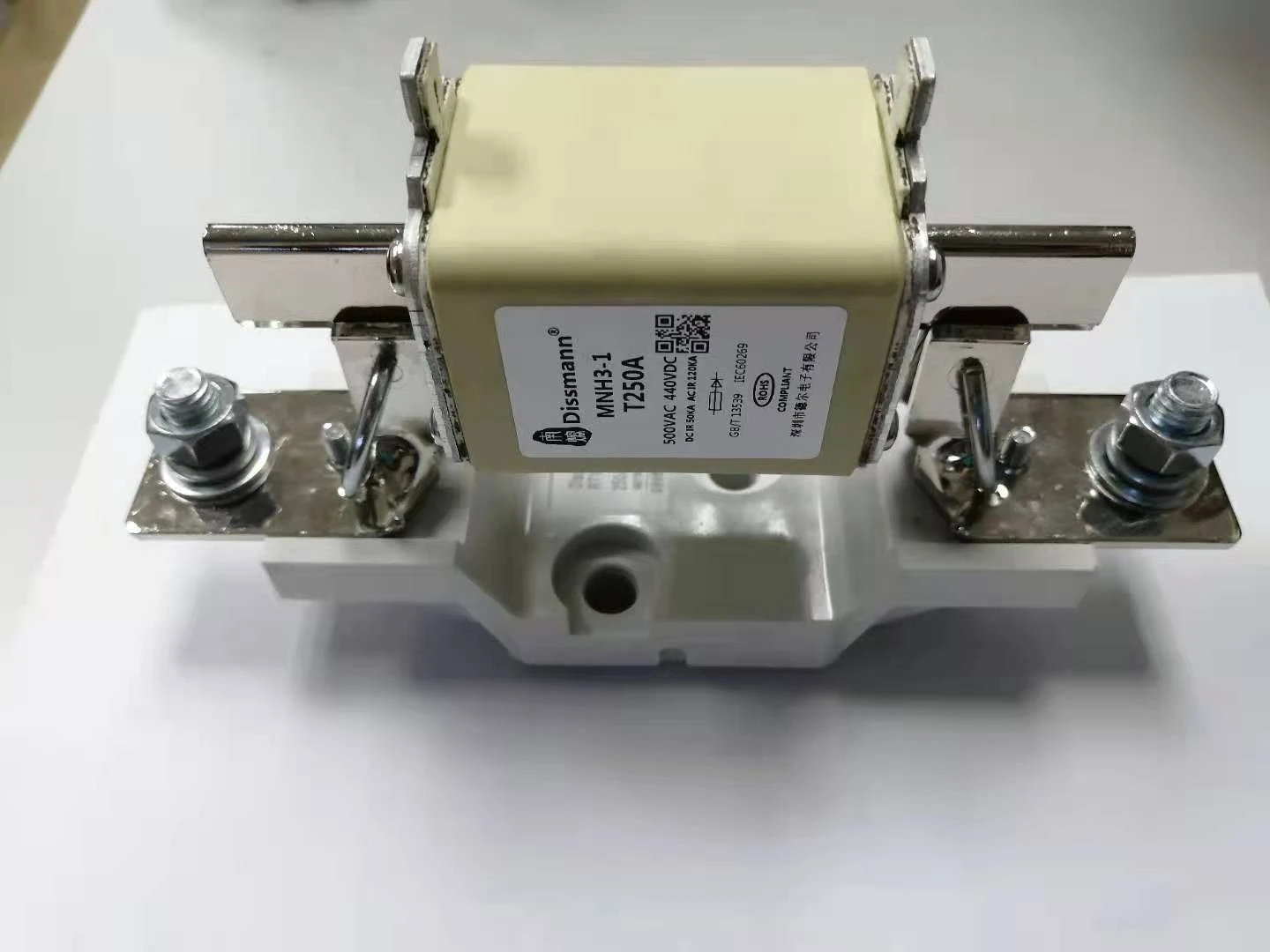

انواع و مشخصات عملکرد فیوز
(1) فیوز معمولی
فیوزهای معمولی معمولاً به عنوان فیوز یا فیوز لوله شناخته می شوند که فیوزهای غیر قابل بازیابی هستند و فقط پس از ذوب شدن می توانند با فیوزهای جدید جایگزین شوند. این&را نشان می دهد ؛ F&را نشان می دهد. یا"؛ FU"؛ در مدار
مشخصات ساختاری فیوزهای معمولی
فیوزهای معمولی معمولاً از لوله های شیشه ای ، درپوش های فلزی و فیوزها تشکیل شده اند. دو درپوش فلزی در دو انتهای لوله شیشه ای آستین دار هستند ، فیوز (ساخته شده از مواد فلزی با نقطه ذوب پایین) در لوله شیشه ای نصب شده و دو انتهای آن به ترتیب به سوراخ های مرکزی دو درپوش فلزی جوش داده می شوند. هنگام استفاده ، فیوز را در نگهدارنده فیوز قرار داده و آن را به صورت سری با مدار وصل کنید.
فیوزهای فیوزها عمدتا خطی هستند و فقط فیوزهای نوع تاخیری که در تلویزیون های رنگی و مانیتورهای رایانه استفاده می شود فیوزهای مارپیچی هستند.
پارامترهای اصلی فیوز معمولی
پارامترهای اصلی فیوزهای معمولی جریان نامی ، ولتاژ نامی ، دمای محیط و سرعت پاسخ هستند. جریان نامی را ظرفیت گسیختگی نیز می نامند که به مقدار جریانی که فیوز می تواند در زیر ولتاژ نامی دمیده شود اشاره دارد. جریان کار طبیعی فیوز 30٪ کمتر از جریان نامی است. مقدار کنونی فیوز خانگی معمولاً مستقیماً روی درپوش فلزی علامت گذاری می شود و فیوز وارداتی روی لوله شیشه ای با حلقه رنگی مشخص می شود.
ولتاژ نامی به بیشترین تنظیم ولتاژ کار فیوز گفته می شود که در چهار مشخصات 32 ولت ، 125 ولت ، 250 ولت و 600 ولت موجود است. ولتاژ کاری واقعی فیوز باید کمتر یا برابر ولتاژ نامی باشد. اگر مقدار ولتاژ کاری فیوز از مقدار ولتاژ نامی بیشتر شود ، به سرعت منفجر می شود.
آزمایش ظرفیت حمل فعلی فیوز در دمای محیط 25 درجه سانتیگراد انجام می شود. عمر مفید فیوز با دمای محیط کار متناسب است. هرچه دمای محیط بیشتر باشد ، دمای عملکرد فیوز بیشتر و عمر آن نیز کاهش می یابد.
سرعت پاسخ به سرعت پاسخ فیوز&# 39 به بارهای مختلف الکتریکی اشاره دارد. با توجه به سرعت و عملکرد پاسخ ، فیوزها را می توان به نوع پاسخ طبیعی ، نوع قطع تأخیر ، نوع عمل سریع و نوع حد جریان تقسیم کرد.
(2) فیوز حرارتی
فیوز حرارتی ، همچنین به عنوان فیوز حرارتی شناخته می شود ، یک عنصر ایمنی از گرمای زیاد غیر قابل بازیابی است که به طور گسترده در محصولات مختلف الکترونیکی مانند اجاق های برقی ، موتورها ، ماشین لباسشویی ها ، فن های برقی و ترانسفورماتورهای برق مورد استفاده قرار می گیرد. فیوز حرارتی را می توان به فیوز حرارتی آلیاژی با نقطه ذوب کم ، فیوز حرارتی ترکیب آلی و فیوز حرارتی پلاستیک فلزی تقسیم کرد.
فیوز حرارتی از نوع آلیاژ نقطه ذوب کم
بدنه حسگر دما فیوز حرارتی نوع آلیاژ نقطه ذوب کم از مواد آلیاژی با یک نقطه ذوب ثابت پردازش می شود. وقتی دما به نقطه ذوب آلیاژ رسید ، بدن حسگر دما به طور خودکار ذوب می شود و توسط مدار محافظت قطع می شود. با توجه به تفاوت ساختار آن ، فیوز حرارتی نوع آلیاژ نقطه ذوب کم آلیاژ نقطه ذوب کم را می توان به سه نوع تقسیم کرد: نوع جاذبه ، نوع کشش سطحی و نوع واکنش فنر.
فیوز حرارتی از نوع ترکیبات آلی
فیوز حرارتی نوع ترکیب آلی از بدنه سنجش دما ، الکترود متحرک ، فنر و غیره تشکیل شده است. سنسور دما از ترکیبات آلی با خلوص بالا و دامنه دمای ذوب پایین ساخته شده است. به طور معمول ، الکترود متحرک با ترمینال ثابت در تماس است و مدار توسط فیوز متصل می شود. با رسیدن دما به نقطه ذوب ، بدن حسگر دما به طور خودکار ذوب می شود و الکترود متحرک تحت عمل فنر از ترمینال ثابت جدا می شود و مدار قطع می شود. از آن محافظت کنید
فیوز حرارتی پلاستیکی - فلزی
فیوز حرارتی فلز پلاستیک یک ساختار کششی سطحی را اتخاذ می کند و مقدار مقاومت بدن حسگر دما تقریباً صفر است. هنگامی که دمای کار به دمای تنظیم شده می رسد ، مقدار مقاومت بدن سنجش کننده دما به طور ناگهانی افزایش می یابد و از جریان جریان جلوگیری می کند.
(3) فیوز بازیابی خود
فیوز خود بازیابی نوع جدیدی از عناصر ایمنی با عملکرد محافظت از جریان بیش از حد و گرمازدگی است که می تواند به طور مکرر مورد استفاده قرار گیرد.
اصل ساختار فیوز بازیابی خود
فیوز خود بازیابی یک عنصر حرارتی PTC با ضریب دما مثبت است. این ماده از مخلوطی از پلیمر مولکولی بالا و مواد رسانا ساخته شده است. به صورت سری در مدار متصل شده و می تواند جایگزین فیوز سنتی شود.
وقتی مدار به طور عادی کار می کند ، فیوز خود بازیابی در حالت رسانایی قرار دارد. وقتی خطای جریان اضافی در مدار رخ دهد ، دمای فیوز به سرعت بالا می رود و مواد پلیمری پس از گرم شدن سریع وارد حالت مقاومت بالا می شوند و هادی به یک عایق تبدیل می شود و جریان مدار را قطع می کند و مدار را وارد حالت محافظت می کند. با از بین رفتن عیب و خنک شدن فیوز بازیابی خود ، حالت هدایت با مقاومت کم به خود گرفته و به طور خودکار مدار را روشن می کند.
سرعت کار فیوز خود بازیابی به اندازه جریان غیر عادی و دمای محیط مربوط می شود. هرچه جریان بزرگتر و درجه حرارت بالاتر باشد ، سرعت کار بیشتر است.
فیوز بازیابی معمولاً استفاده می شود
فیوز خود بازیابی دارای نوع پلاگین ، نوع نصب سطح ، نوع تراشه و سایر اشکال ساختاری است. فیوزهای خود بازیابی پلاگین که معمولاً مورد استفاده قرار می گیرند شامل سری RGE ، سری RXE ، سری RUE ، سری RUSR و ... است که در رایانه ها و وسایل برقی عمومی مورد استفاده قرار می گیرند.
